ХЕМИЛЮМИНЕСЦЕНТНЫЙ ГАЗОАНАЛИЗАТОР ОЗОНА В АТМОСФЕРНОМ ВОЗДУХЕ 3.02 П-А

Технические  характеристики

Диапазон измеряемых концентраций  озона 0–500 мкг/м3
Номинальная  цена единицы наименьшего разряда  индикатора 1 мкг/м3
Предел основной погрешности измерений: приведенной

относительной



±20 %
0–30 мкг/м3

±20%
30–500 мкг/м3

Средний срок службы* 6 лет
Габариты 482´405´132 мм
Масса, не более 8 кг
Напряжение питания 220В, 50 Гц
Потребляемая мощность 50 Вт

*Срок службы определен без учета замены хемилюминесцентного сенсора.

Условия  эксплуатации

Температура окружающего воздуха +10…+35 °С
Атмосферное давление 630–800 мм рт. ст.
Относительная влажность до 98% без конденсации влаги
Объемный расходз 1,8 ±0,2 л/мин.

Предельные  значения  концентрации неизмеряемых  компонентов  в  анализируемой  газовой  смеси  должны  быть  следующими:

  • CO не более   50.0  мг/м3
  • Cl2 не более  1.0 мг/м3
  • SO2 не более   0.5 мг/м3
  • H2S не более   0.1 мг/м3
  • NO2 не более  0.5 мг/м3
  • NO не более  0.5  мг/м3
  • атмосферная пыль не более  5 мг/м3.
gazoanalizator3-02
Назначение

Газоанализатор представляет собой автоматический показывающий прибор непрерывного действия, предназначенный для измерения массовой концентрации озона в атмосферном воздухе.

Принцип действия
Хемилюминесцентный.

Область применения

Газоанализатор может применяться в передвижных и стационарных лабораториях для контроля качества атмосферного воздуха.

Сервисные возможности прибора

Встроенный побудитель расхода.
Непрерывный вывод информации по каналу RS232 и токовому аналоговому выходу 0–5 (4–20) мА.
В газоанализаторе предусмотрено до 4-х групп сухих контактов, которые могут устанавливаться по специальному запросу. Газоанализатор может комплектоваться внеш-ним накопителем информации (опция). Метрологические параметры прибора обеспечиваются встроенным калибратором.

ОПТИЧЕСКИЙ АНАЛИЗАТОР ОЗОНА ЦИКЛОН-5

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измеряемых концентраций озона
Циклон-5.11 0 — 2,0 г/м3       I
2,0 — 99,9 г/м3  II
Циклон-5.21 0 — 1,0 г/м3       I
1,0 — 50 г/м3     II
Циклон-5.31 0 — 0,5 г/м3     I
0,5 — 5 г/м3     II
Циклон-5.41 0 — 0,1 г/м3     I
0,1 — 1 г/м3     II
Циклон-5.51 0 — 10 мг/м3      I
10 — 100 мг/м3  II
Циклон-5.51М 0 — 2 мг/м3        I
2 — 10 мг/м3      II
Предел основной абсолютной погрешности измерений концентрации на I поддиапазоне
Циклон-5.11 ±0,2 г/м3
Циклон-5.21 ±0,1 г/м3
Циклон-5.31 ±0,05 г/м3
Циклон-5.41 ±0,01 г/м3
Циклон-5.51 ±1,0 мг/м3
Циклон-5.51М ±0,2 мг/м3
Предел основной относительной погрешности измерений концентрации на II поддиапазоне
для всех моделей ±10 %
Время одного измерения,
не превышает (Т0,9)
30 с
Средний срок службы 6 лет
Выходной сигнал:
аналоговый выход
цифровой выход
цифровая индикация
0 — 5 мА (4-20 мА)
RS-232
Потребляемая мощность 20 Вт
Напряжение питания 220В, 50 Гц
Габариты 270x96x336 мм
Масса не более 4 кг
ciklon

Условия эксплуатации

Температура +10…+35 °C
Давление 630…800 мм рт.ст.
Влажность до 98%

НАЗНАЧЕНИЕ

Газоанализатор мод. “Циклон-5” предназначен для измерения массовых концентраций озона в технологических средах. Модель обладает высокой стабильностью и ресурсом работы.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Охрана окружающей среды, обеспечение безопасности труда, а также для исследовательских целей.

ПРИНЦИП ДЕЙСТВИЯ

Принцип действия газоанализатора заключается в фотометрическом определении озона по собственной полосе поглощения на λ=2537А. Газоанализатор представляет собой однолучевой фотометр, в котором функцию второго канала выполняет источник опорного сигнала.
УФ — излучение от ртутной лампы (1) попадает в оптическую кювету (2). При продувке воздуха, в котором не содержится озона, через кювету (2) величина интенсивности светового потока, регистрируемая фотоприемником (3), максимальна. На индикаторе устанавливаются нулевые показания. При продувке озоносодержащей газовой смеси через оптическую кювету (2), оптическое поглощение на линии 253,7 нм приводит к появлению сигнала, имеющего экспоненциальную зависимость от концентрации озона. Для получения пропорциональной зависимости служит контроллер. Полученное значение концентрации озона в газовом потоке отображается на индикаторе.

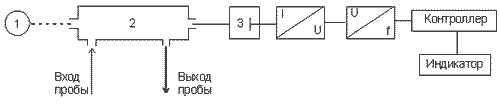

БЛОК–СХЕМА ГАЗОАНАЛИЗАТОРА ОЗОНА ЦИКЛОН–5

blockshema

1 – ртутная лампа
2 – оптическая кювета
3 — фотоприемник

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ ПРИБОРА

В приборе предусмотрена возможность подключения самопишущих приборов, например, потенциометров. Имеется разъем токового выхода (0 — 5 мА), RS-232.

Межповерочный интервал – 1год.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

На прибор устанавливается гарантия 12 месяцев со дня поставки продукции Заказчику.
